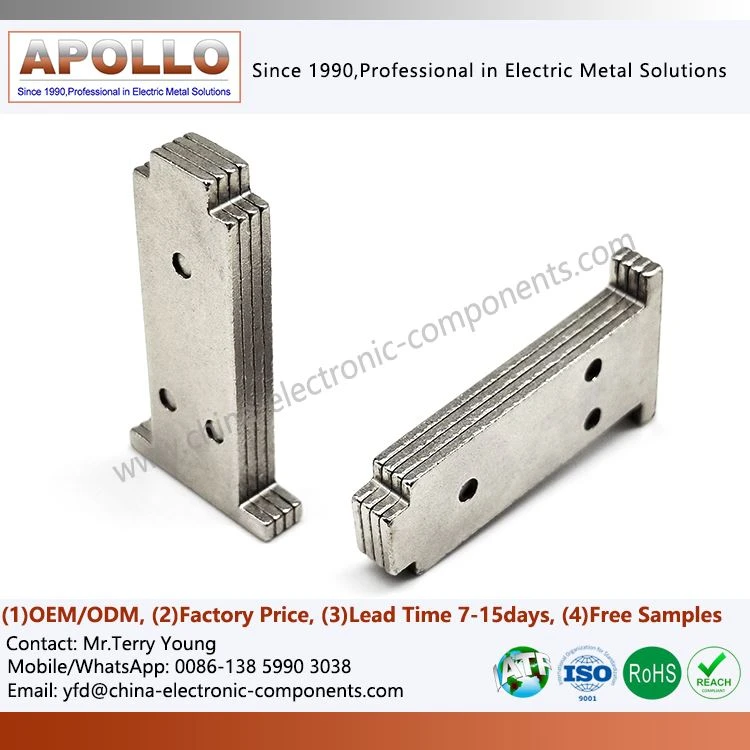

EV 릴레이 플랫 아이언 코어
EV Relay 평철심이란?
편평한 자기 회로 설계가 이 제품의 가장 큰 특징입니다. 기존 설계에서는 평평한 하우징으로 인해 자속 분포가 고르지 않고 가장자리에서 상당한 자기 누출이 발생하는 경우가 많습니다. 자속의 단면적을 재분배함으로써 평평한 코어는 자속 경로를 단축하고 집중시켜 세 가지 주요 이점을 제공합니다.
주어진 암페어 회전 수에 대해 더 큰 끌어당김 힘, 감소된 코일 전력 소비 및 계전기 온도 상승에 대한 효과적인 제어.
보다 대칭적인 풀인 및 릴리스 응답 시간을 통해 계전기는 차량 제조업체가 설정한 회로 중단에 대한 엄격한 타이밍 요구 사항을 충족할 수 있습니다.
고전압 안전 요구 사항을 직접적으로 지원하는 아크 억제를 위한 추가 내부 간극(연면 거리) 및 공간을 제공하는 매우 컴팩트한 구조입니다.
편평한 코어는 뼈대 및 요크와 함께 폐쇄 자기 회로를 형성합니다. 이러한 구성 요소의 치수 일관성은 대부분의 제조 자원이 집중되어 있는 영역인 계전기 풀인 전압의 배치 간 안정성을 결정하는 주요 요소입니다.
EV 릴레이용 플랫 코어 설계 장점: 플랫 자기 회로에 맞게 설계된 기하학적 논리
로우 프로파일, 대형 폴 페이스
계전기의 전체 높이가 제한된 시나리오에서는 자속 밀도를 보상하기 위해 유효 극면적을 늘려 소형화와 충분한 흡인력 마진을 모두 달성합니다.
01
자기 회로 대칭 최적화
극면과 요크 사이의 부드러운 전환은 날카로운 모서리의 자기 포화와 자속 집중을 방지하여 히스테리시스 손실과 작동 소음을 줄입니다.
02
비작업 구역의 자재 절감
전략적 중량 감소와 비자성, 중요하지 않은 영역에 슬롯을 통합하여 자재를 절약하는 동시에 코일 권선을 위한 공간을 최적화하고 열 방출을 개선합니다.
03
조립이 편리한 구조
위치 지정 구멍, 계단 및 스냅핏이 포함되어 자동화된 조립 라인을 따라 안내가 용이해지며 수동 조정의 필요성이 최소화되고 생산 라인의 1차 통과 수율이 높아집니다.
04
제조를 위한 설계(DFM)
도면 검토 단계의 조기 참여를 통해 대량 생산이 시작되기 전에 스탬핑 방향, 스프링백 보상, 버 방향 및 어닐링 중 잠재적 변형을 평가하고 잠재적인 문제를 해결할 수 있습니다.
05

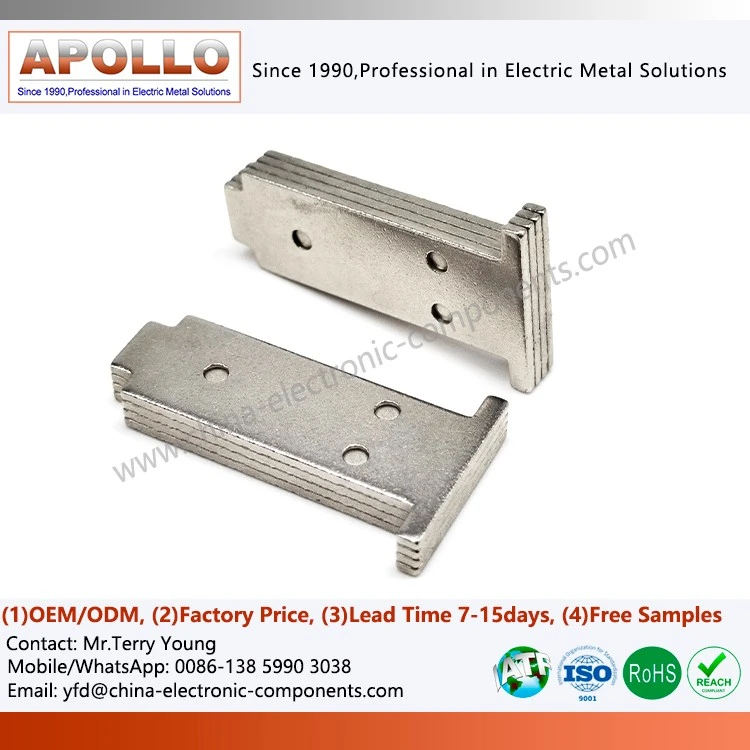

EV 릴레이용 스탬핑 철심 벤딩 부품의 제조 공정 장점
우리는 원자재부터 완제품까지 완벽하게 제어되는 프로세스 체인을 사용하여 모든 단계에서 완벽한 추적성을 보장합니다.
정밀 스탬핑/블랭킹
고정밀 프로그레시브 다이를 통해 단일 단계 성형이 가능합니다. 우리는 버 높이와 단면 품질을 엄격하게 제어하여 버가 절연 코팅을 손상시키거나 국부적인 자기 회로 단락을 일으키는 것을 방지합니다.
적층 및 층간 절연
우리는 스택 두께 공차와 적용 압력의 일관성에 대한 엄격한 제어를 유지하여 와전류를 억제하기 위한 균일한 층간 절연을 보장합니다.
어닐링 및 안정화
이 공정은 제조로 인한 응력을 제거하고 재료의 연자성 특성을 복원합니다. 후속 노화/안정화는 대량 생산 전반에 걸쳐 일관된 자기 성능을 보장합니다.
표면 처리
부품은 특정 용도에 맞게 인산염 처리 또는 특수 코팅 처리되어 내부식성, 전기 절연 및 조립용 윤활 기능을 제공합니다.
신에너지 계전기용 스탬핑 코어에 대한 FAQ
Q: 1. 평철심과 표준 릴레이 철심의 주요 차이점은 무엇입니까?
A: 평철 코어는 고전압 계전기에 필요한 컴팩트한 공간과 효율적인 자기 회로를 위해 특별히 설계되었습니다. 이 제품은 두께, 높은 평탄도 및 저손실 특성에 대한 정밀한 제어를 우선시하므로 신에너지 차량에 사용되는 고전압 DC 계전기의 엄격한 크기 및 성능 일관성 요구 사항에 이상적으로 적합합니다.
Q: 2. 릴레이의 특정 구조에 따라 모양이나 기능을 맞춤 설정할 수 있나요?
답: 그렇습니다. 우리는 고객이 제공한 조립 공간, 위치 요구 사항 및 자기 회로 사양을 기반으로 외부 프로파일을 조정하고, 슬롯 또는 위치 지정 구멍을 통합하고, 특정 표면 처리를 적용할 수 있습니다. 그런 다음 이러한 디자인은 프로토타입 제작 단계에서 검증됩니다.
Q: 3. 대량 생산 시 자기 성능 및 치수의 일관성은 어떻게 보장됩니까?
A: 우리는 원자재 로트의 엄격한 제어, 정밀한 스탬핑 매개변수, 특수 어닐링 프로세스, 중요 치수 및 자기 특성에 대한 체계적인 샘플링 검사를 통해 생산 배치 내외에서 안정성을 보장합니다.
Q: 4. 어떤 표면 처리 옵션을 사용할 수 있나요?
A: 계전기 내부 환경과 특정 고객 요구 사항에 따라 녹 방지 처리, 부동태화 또는 기타 보호 코팅과 같은 다양한 옵션을 제공합니다. 최적의 솔루션은 실제 작동 조건과 조립 프로세스를 기반으로 결정됩니다.
Q: 5. 엔지니어링 평가 또는 프로토타입 프로젝트를 시작하려면 어떻게 해야 합니까?
A: 문의 페이지를 통해 릴레이의 구조, 자기 회로 요구 사항 또는 기술 도면에 관한 정보를 제출하십시오. 우리 엔지니어링 팀은 재료와 프로세스의 타당성을 평가하고 프로토타입 제작 및 대량 생산에 대한 권장 사항을 제공합니다.
저희에게 연락주세요
신에너지 차량용 고전압 계전기와 관련된 프로젝트의 경우 문의 단계에서 주요 치수, 허용 오차 요구 사항, 재료 사양, 예상 연간 수요 및 필요한 검증 표준을 제공하는 것이 좋습니다. 이를 통해 엔지니어링 팀은 프로세스 타당성과 품질 관리 계획을 보다 정확하게 평가할 수 있습니다.EV Relay용 순수철심.
