리벳이 박힌 은 접점을 사용한 구리 스탬핑
제품 설명
리벳 은 접점을 사용한 구리 스탬핑은 리벳 공정을 통해 구리- 기반 스탬핑 전도성 구조와 은- 기반 전기 접점을 결합하여 형성된 전기 연결 부품입니다. 이 제품은 주로 릴레이, 고정 및 이동 접점 어셈블리뿐만 아니라 저-전압/중-전압 전기 제어 모듈에도 사용됩니다.

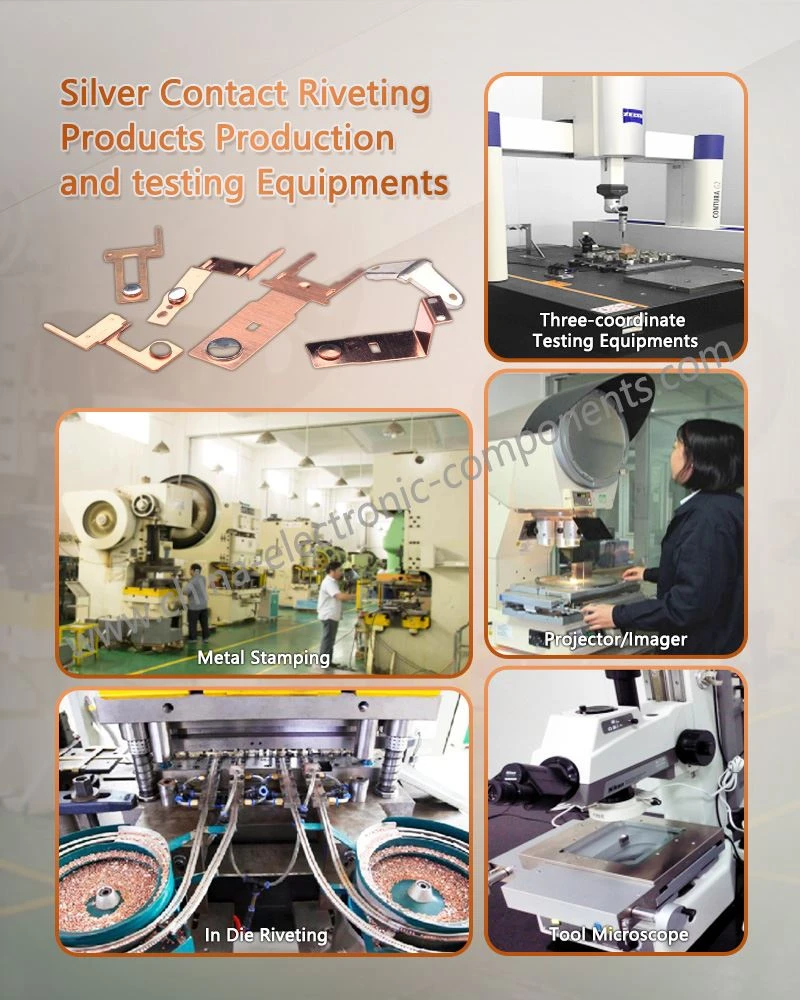

제조공정
원료 절단
전기 은 접점 리벳 구리 접점 어셈블리는 서보 피더를 사용하여 길이에 맞게 정밀하게 절단된 표준 코일형 구리 재료를 사용하여 들어오는 기본 재료에 대한 일관된 치수 표준을 보장합니다.
01
정밀 스탬핑
초경 금형과 결합된 고속-정밀 스탬핑 기계는 외부 윤곽, 계단형 홈 및 위치 지정 구멍의 일체형 스탬핑 성형을 한 번에 완성합니다.
02
-다이 스테이킹
은 접점 삽입, 정확한 정렬, -다이 프레싱 및 리벳팅이 스탬핑 다이 내부에서 동시에 완료되어 단일 작업으로 스탬핑과 접점 리벳팅을 모두 달성합니다.
03
스트레스 해소 및 레벨링
스탬핑 및 리베팅 후 저온-응력 완화 및 레벨링 공정을 수행하여 스탬핑 및 리벳팅 시 발생하는 잔류 내부 응력을 제거하고 전기 리벳 접점 서브-조립품의 평탄도를 교정합니다.
04
표면 보호 처리
필요에 따라 녹 방지를 위한 구리 패시베이션 및 니켈 도금을 실시합니다. 세척 및 건조는 리벳 전기 연결 부품에서 가공 오일과 불순물을 제거합니다.
05
제품 구조 분해
구리 스탬프 캐리어
성숙한 전기에 의존... 리벳 연결 솔루션은 주요 전도성 경로 역할을 하고 고전류 전도 및 구조적 설치라는 이중 기능을 수행하는 전체 전도성 아키텍처를 구축합니다.
은 합금 리벳 접점
내장형 리벳 전기 접점의 통합 복합 구조 설계를 기반으로 하는 이 접점은 전기 접점 작업 표면 역할을 하며 회로 전환 프로세스에 직접 참여합니다.
리벳 연결 인터페이스
은 접점과 구리 캐리어 사이의 야금학적{0}}등급 결합은 물리적 냉간 압출을 통해 달성됩니다. 정밀 스탬핑 리벳 접점 어셈블리에는 중간 접착층이 없습니다.
산업 적용 사례
신에너지 차량용 고{0}}전압 DC 계전기
전기 자동차의 배터리 팩과 모터 컨트롤러 사이의 고{0}}전압 DC 릴레이에서 리벳 전기 연결 부품은 주 전류 전환을 위한 핵심 부품 역할을 하며 수백 암페어의 연속 전류와 수천 암페어의 단락 전류를 전달합니다.-
01
태양광 인버터 전력 모듈
스트링 및 중앙집중형 태양광 인버터의 DC{0}}측 스위치에서 In-다이 리벳 이동 접점 어셈블리는 바이패스 스위치 또는 분리 스위치의 접점 장치 역할을 하며 넓은 실외 온도 환경과 DC 아크 조건에서 안정적인 작동이 필요합니다.
02
에너지 저장 시스템용 양방향 변환기
전기화학적 에너지 저장 시스템의 PCS에서 이 부품은-선충전 회로, 주 접촉기 및 보호 스위치에 사용됩니다. 에너지 저장 시스템의 빈번한 충전-주기에는 전기 수명이 길고 접촉 저항 드리프트 특성이 낮은 접촉 부품이 필요합니다.
03
산업용 전력 전자 장비
주파수 변환기, UPS 전원 공급 장치 및 용접 기계의 전력 제어 회로에서 Precision Stamped Riveted Contact Assemblies는 IGBT 모듈 또는 사이리스터 트리거 회로를 위한 지원 구성 요소 역할을 하여 제어 신호의 안정적인 전송을 보장합니다.
04
저희에게 연락주세요
신에너지 및 전력전자 시스템의 핵심 전기 접속 부품으로 당사는리벳이 박힌 은 접점을 사용한 구리 스탬핑업계를 선도하는 수많은 고객들에 의해 검증되고 대량 생산되었습니다.{0}} 차세대-고전압 DC 계전기, 에너지 저장 변환기 전력 모듈 또는 광전지 인버터 스위칭 장치를 개발하는 경우 당사의 엔지니어링 팀은 재료 선택 및 구조 설계부터 공정 검증에 이르기까지 시스템 아키텍처 및 전기 매개변수를 기반으로 전체 공정 기술 지원을 제공할 수 있습니다.-
